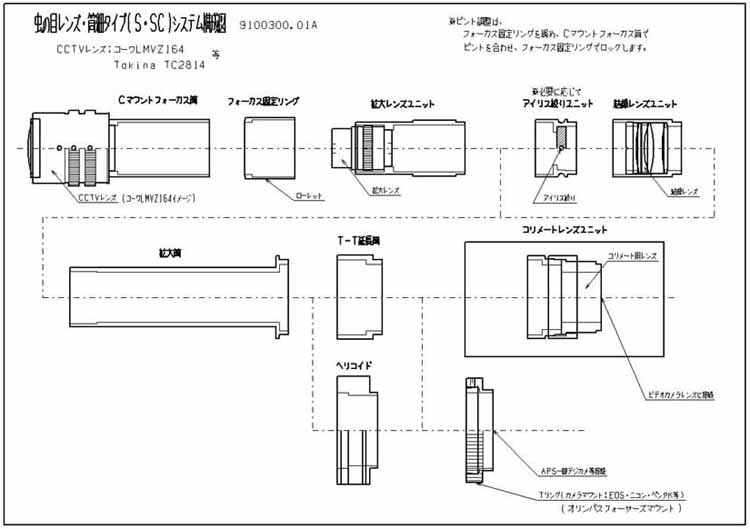

虫の目レンズ・筒細タイプS・SC構成図

システムにより標準で付属する部品が異なります。
基本システム
虫の目レンズ・筒細タイプSは拡大レンズに有限光学系を使用しているため、拡大レンズの後に拡大筒がきます。
虫の目レンズ・筒細タイプSCは拡大レンズに無限光学系を使用していますので、拡大レンズの後に結像レンズを配置して、拡大筒により結像させます。
T-T延長筒は撮影システムにより付属しない場合も有ります。ヘリコイドはオプションです。
アイリス絞りは通常必要としないのでオプションです。アイリス絞りは、虫の目レンズ・筒細タイプSには光学上使用できません。
Cマウントフォーカス筒を外せば、屋外顕微鏡として顕微鏡撮影できます。
